概述

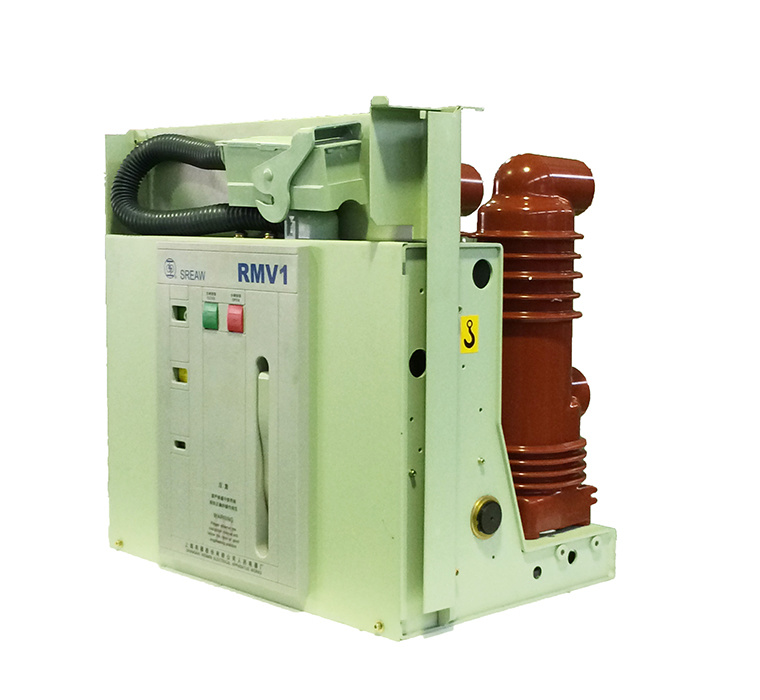

上聯牌RMV1系列真空斷路器是戶內高壓開關設備，它符合GB/T1984《高壓交流斷路器》、DL/T403《12~40.5kV高壓真空斷路器訂貨技術條件》、JB/T 3855 《高壓交流真空斷路器》等標準的規定。該產品適用于額定電壓12kV，頻率為50Hz、額定電流5000A及以下的戶內高壓真空斷路器（以下簡稱斷路器），用于投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設施的保護和控制之用。該產品還適于重合閘操作并有極高的操作可靠性與使用壽命。該產品可在工作電流范圍內進行頻繁的操作或多次開斷短路電流；機械壽命最高可達30,000次，滿容量短路電流開斷次數可達50次。它在開關柜內的安裝形式既可以是固定式，也可以是手車式。



正常使用條件

環境溫度：最高溫度+40?C；最低溫度-15?C。

相對濕度：最大日平均相對濕度95%；最大月平均相對濕度90%。

海拔高度：最高1000m。

周圍空氣沒有明顯地受到塵埃、煙霧、腐蝕性和可燃性氣體、蒸汽和鹽霧的污染。



產品特點

按GB1984最新國家標準通過了國家高壓電器質量監督檢測中心全部型式試驗。

基本短路電流開斷次數達274次。

在預期的短路電流開斷次數期間，不需維修（E2級）。

在容性電流開斷過程中具有非常低的重擊穿概率（C2級）。

可進行免維護頻繁操作，機械壽命達到30000次（40~50kA ，20000次）。

在保證脫扣的前提下，間接式過流脫扣線圈阻抗為2.5Ω（動鐵芯在初始非吸合位置），與去分流式過流保護線路相匹配。



RMV1真空斷路器使用了模塊化機械操動機構，拆裝方便，便于維護，特性參數穩定。





型號及含義





注：1) G表示固封極柱式；當缺省時為非固封極柱式。

2) 規格代號缺省時為150mm相距；M表示210mm相距；L表示275mm相距；H表示側裝機構。

3) RMV1為該系列斷路器企業代號，同時還有西高所行業型號相對應，其中非固封式對應型號ZN73A，固封式對應型號ZN73D，側裝非固封式對應型號ZN73M，側裝固封式對應型號ZN73N。
